高平台美标球阀

时间: 2024-07-22 09:58:47 作者:超级管理员 来源:本站 点击: 113 次

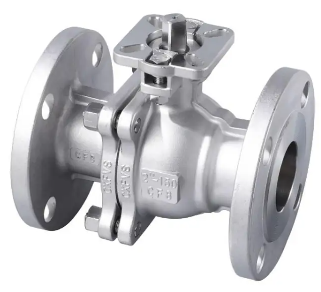

高平台美标球阀

高平台美标球阀具有流通能力大、结构紧凑、密封性能好、寿命长等特点,经济实用、易于维护。广泛应用于石油、化工、天然气、电力、冶金、食品、制药等要求严密切断的场合,也可适用于水、蒸汽、油品、液化气、天然气、煤气等介质。另外可根据客户的需要选择防火型、特殊硬化处理型、提供更安全、更广泛的应用。

特点

阀体采用精密铸造或锻造,结构紧凑、外观美观。O型球阀阀芯、阀杆做旋转运动,转动阀芯时阀芯阀座始终紧密接触,具有强的剪切能力;

可设计阀座由圆柱弹簧或碟簧预载,具有自动补偿、自密封和阀门中腔自动泄压功能,适用于高温、高压场合;

美标球阀旋转设计能够保证阀球运行平稳,减少操作扭矩;

双关双断设计保证阀球完全开启和完全关闭。多种密封结构可选择,保证使用寿命及可靠性。密封结构可选用阀前阀座密封(推荐),阀后阀座密封,阀前阀后同时密封(特定工况使用)。密封有软硬密封可选择,密封表面可硬化处理,适用于多种工况;

阀门中腔自动泄压设计,阀门体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而紧靠阀座功能就可自动泄压,提高阀门在输送液体介质时安全性;

紧急注脂救护,在有些特殊场合,由于介质中的异物或火灾造成阀座密封意外失效,注脂阀提供了与注脂枪快速连接,方便快捷地将密封指注入到阀座密封部位,缓解泄漏;

球阀有防火结构、防静电结构、防阀杆吹出结构设计;

加长型阀杆设计,可适用于低温场合。

零部件材

序号零部件材质序号零部件材质
1阀体ASTM-CF8/CF8M/CF3/CF3M/WCB2阀盖ASTM-CF8/CF8M/CF3/CF3M/WCB
3球体2Cr13/304/316/316L4阀杆2Cr13/304/316/316L
5阀座PTFE/RPTFE/PPL6中道密封圈PTFE/RPTFE/PPL/304+Graphite
7止推垫圈PTFE/RPTFE/PPL8O型圈HNBR/VITON/FFKM
9填料PTFE/RPTFE/PPL/304+Graphite10金属环SS304
11碟形弹簧SS304/30112压盖CF8/CF8M
13六角螺栓SS201/30414螺母SS201/304
15阀体螺杆SS201/30416螺母SS201/304
17弹垫SS201/304---

150LB连接尺寸

DNINLdD1D2DCfN-Φd1hHabABKISO5211
151/2"1081560.335909.624-169566736509F03/F05
203/4"1172069.94310011.224-169626736509F03/F05
251"1272579.450.811012.724-16116867425011F04/F05
321-1/4"1403288.963.511514.324-16117867425011F04/F05
401-1/2"1654098.47312515.924-16148579507014F05/F07
502"17850120.792.115017.524-19149379507014F05/F07
652-1/2"19065139.7104.818020.724-19171149117010217F07/F10
803"20380152.412719022.324-19171289117010217F07/F10
1004"229100190.5157.223022.328-19191429117010219F07/F10
1255"356125216185.725522.328-2225170111310212522F10/F12
1506"394150241.321628023.928-2230195111310212527F10/F12
2008"457200298.52703452728-2235235111310212527F10/F12

300LB连接尺寸

DNINLdD1D2DCfN-Φd1hHabABKISO5211
151/2"1401566.7359512.724-149566736509F03/F05
203/4"1522082.64311514.324-189626736509F03/F05
251"1652588.950.812515.924-18116867425011F04/F05
321-1/4"1783298.463.513517.524-18117867425011F04/F05
401-1/2"19040114.37315519.124-22148579507014F05/F07
502"2165012792.116520.728-18149379507014F05/F07
652-1/2"24165149.210519023.928-22171149117010217F07/F10
803"28280168.31272102728-22171289117010217F07/F10
1004"305100200157.225530.228-222214211137010222F07/F10
1255"381125235185.728033.428-2225170111310212522F10/F12
1506"40315027021632035212-2230195111310212527F10/F12
2008"502200330.227038039.7212-2635235111310212527F10/F12
