CS17H双金属片蒸汽疏水阀

CS17H双金属片蒸汽疏水阀是一种由壳体内凝结水的温度变化引起双金属片变形驱动阀芯的启闭动作的蒸汽疏水阀，其启动时，阀处于常开位置，冷态的凝结水和空气可迅速排放，随着热的凝结水流过，双金属片被加热后膨胀，开始动作，推动阀芯靠近阀座，当热的凝结水不断排出，温度接近饱和蒸汽温度时，阀门关闭，随后阀内的凝结水将慢慢冷却，双金属片收缩，上游的压力将重新开启阀门，冷凝水被排放，循环再次开始。该阀调节排水温度时，只需打开调整螺母并逆时针转动调节杆逐渐拧紧，以降低排水温度，相反，顺时针转动调节杆以增加排水温度。

工作原理

CS17H双金属片式蒸汽疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

特点

1、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置。

2、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。

3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。

4、阻汽：的蒸汽使双金属元件弯曲产生热拉力，热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。

零部件材料

结构图

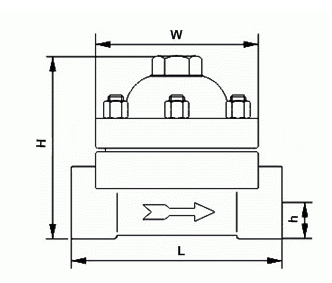

连接尺寸
